防爆扩音对讲系统组网架构：SIP终端、通信主机与调度台

在石油化工、能源站场和大型工业厂区，防爆扩音对讲系统需要连接分布在不同生产区域的现场通信设备。操作人员通过防爆话站联系控制室，调度员使用调度台接听、回呼或联系其他岗位。设备虽然分散安装，但需要通过统一的通信网络和呼叫控制机制完成语音交互。

在基于SIP的架构中，现场话站通过工业交换机接入IP网络，SIP通信主机负责终端注册、号码管理与呼叫路由，调度台通过相应语音和业务接口参与通信。设计时应区分设备之间的物理连接、SIP信令交互以及RTP语音传输路径。三者相互关联，但不一定经过完全相同的设备。

系统拓扑与设备分工

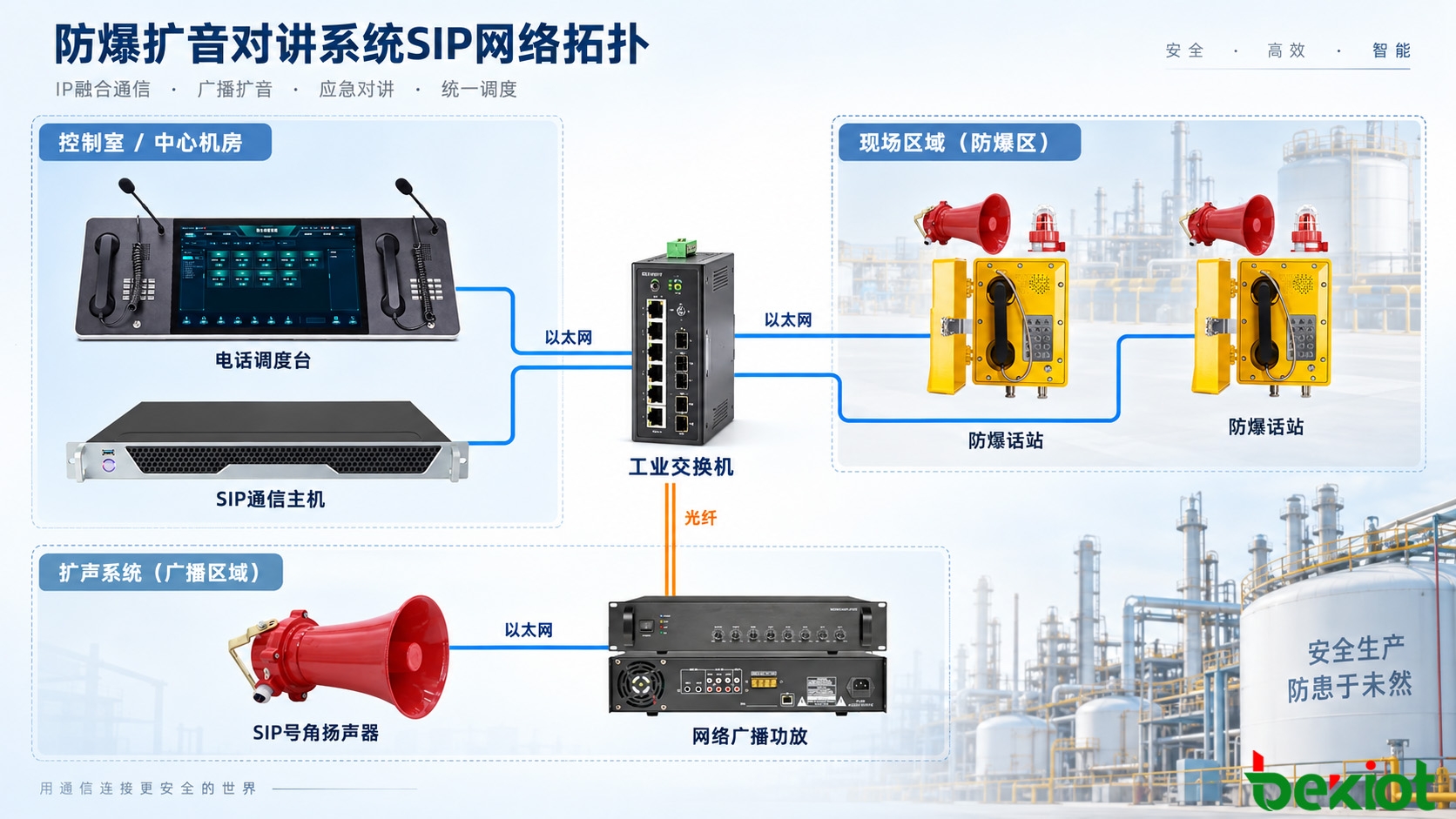

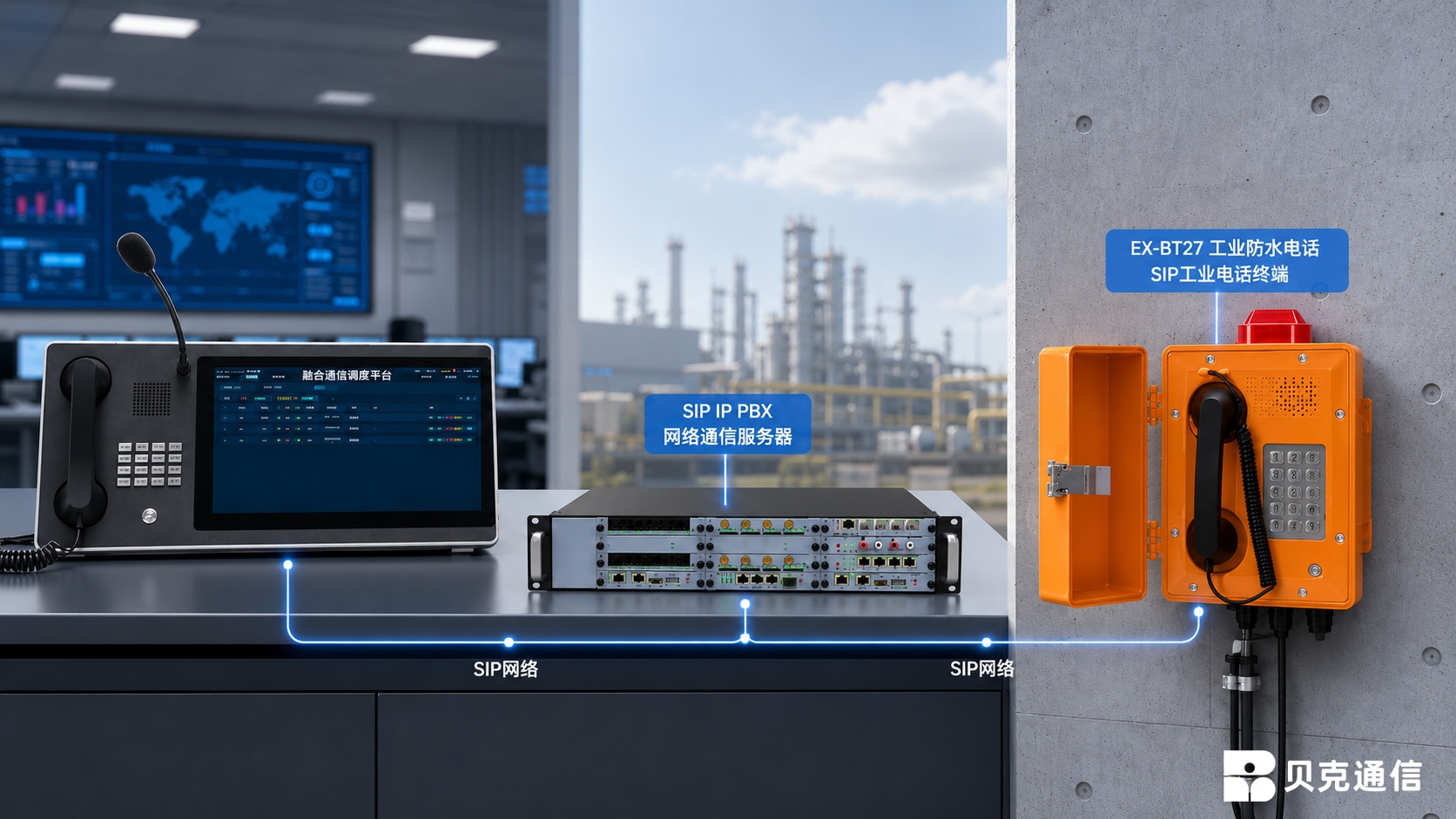

典型的SIP防爆扩音对讲系统采用中心通信控制与现场网络接入相结合的结构。控制室或中心机房部署SIP通信主机，各生产区域安装防爆话站，通过区域工业交换机及厂区骨干网络接入通信平台。调度台则部署在控制室，通过IP网络与相应通信服务建立连接。

SIP话站不需要分别敷设独立音频线路至每个调度席位，也不需要直接连接通信主机的物理端口。终端通过IP网络交换呼叫信令，通信对象由平台的号码、路由和权限配置确定。

现场设备连接实例

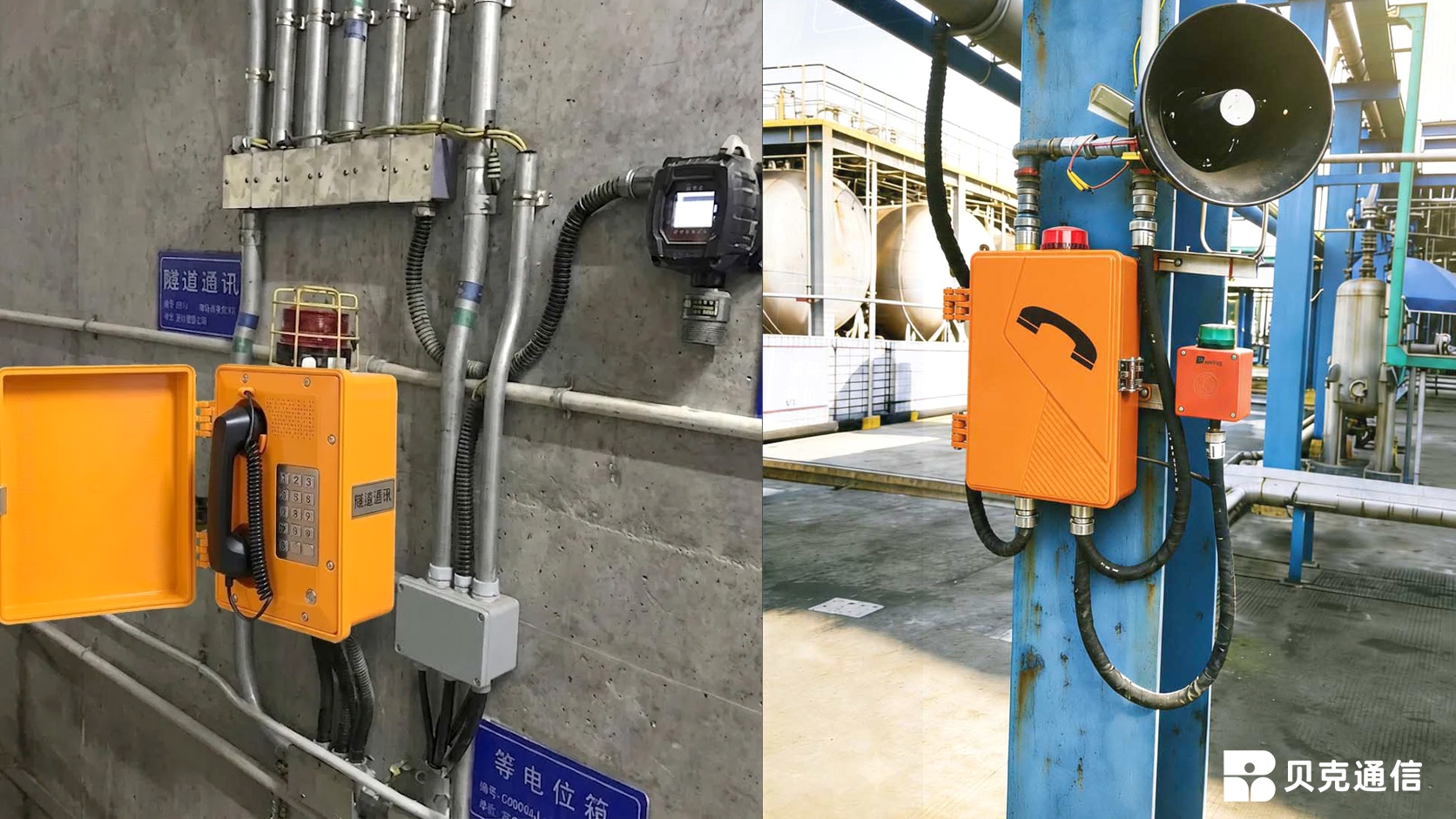

以化工厂装置区的一台防爆扩音话站为例，话站通过规定的以太网接口连接区域工业交换机，交换机再通过光纤主干连接厂区核心网络。SIP通信主机与21.5英寸电话调度台分别接入中心网络，构成现场通信与控制室之间的连接路径。

假设装置区话站的分机号码为8101，控制室语音调度席为8000。话站通过工业网络向SIP通信主机注册。现场人员按下呼叫键后，平台根据8000的路由配置将呼叫送至对应调度终端。

在这个过程中，工业交换机负责转发IP数据，通信主机负责SIP会话控制。实际RTP语音可能在话站和调度终端之间直接传输，也可能经过媒体服务器转发，取决于系统配置和网络条件。

如果还需要接入模拟电话、传统广播线路或其他通信系统，可以根据实际接口增加网关。对于直接采用兼容SIP终端的网络通信，不必让所有话站都经过语音网关。

终端联网与SIP注册

网络接口与供电配置

防爆话站安装完成后，首先需要确认网络连接和供电条件。终端通过设备规定的以太网接口接入交换机，再按照网络规划配置IP地址、子网掩码、默认网关及SIP服务器地址。采用DHCP等自动配置方式时，应确认终端与网络服务支持对应机制。

供电方式必须根据具体型号确定。部分SIP终端支持PoE，部分防爆话站需要独立电源或规定的专用供电装置。设备具有RJ45接口，并不代表可以直接使用PoE供电，实际电压、功率和接线方式应以产品规格为准。

对于爆炸危险区域，话站、电缆引入装置、电源及相关电气附件，还应与现场危险区域划分、设备防爆适用范围和安装要求一致。普通工业交换机及电源设备应布置在符合其使用条件的位置，不能仅依据工业级产品名称判断其适合安装在危险区域。

REGISTER注册过程

网络连接正常后，SIP终端通过REGISTER请求向配置的SIP注册服务登记其标识及当前联系地址。在采用摘要认证的系统中，服务器可能先返回401 Unauthorized鉴权质询，终端随后携带对应的认证信息重新发送REGISTER。

注册服务接受请求后，通常返回200 OK，并按照注册有效期维护终端联系信息。正常的401鉴权质询属于注册交互的一部分，不应仅凭该响应判断账号配置失败。

终端注册完成后，平台可结合号码规划和注册信息确定呼叫目标。例如装置区话站8101、泵房话站8102和控制室调度席8000，均可以按照预设的路由和权限建立相应通信关系。

SIP注册成功仅表示注册服务接受了终端的相关信息。号码路由、媒体协商和双向语音仍需单独验证，终端显示在线不等于全部通信功能正常。

SIP信令与RTP媒体传输

SIP主要负责通信会话的建立、修改和结束，实时音频通常通过RTP传输。SIP服务器可以参与呼叫路由及会话管理，但不一定需要转发每个语音数据包。

现场呼叫的信令过程

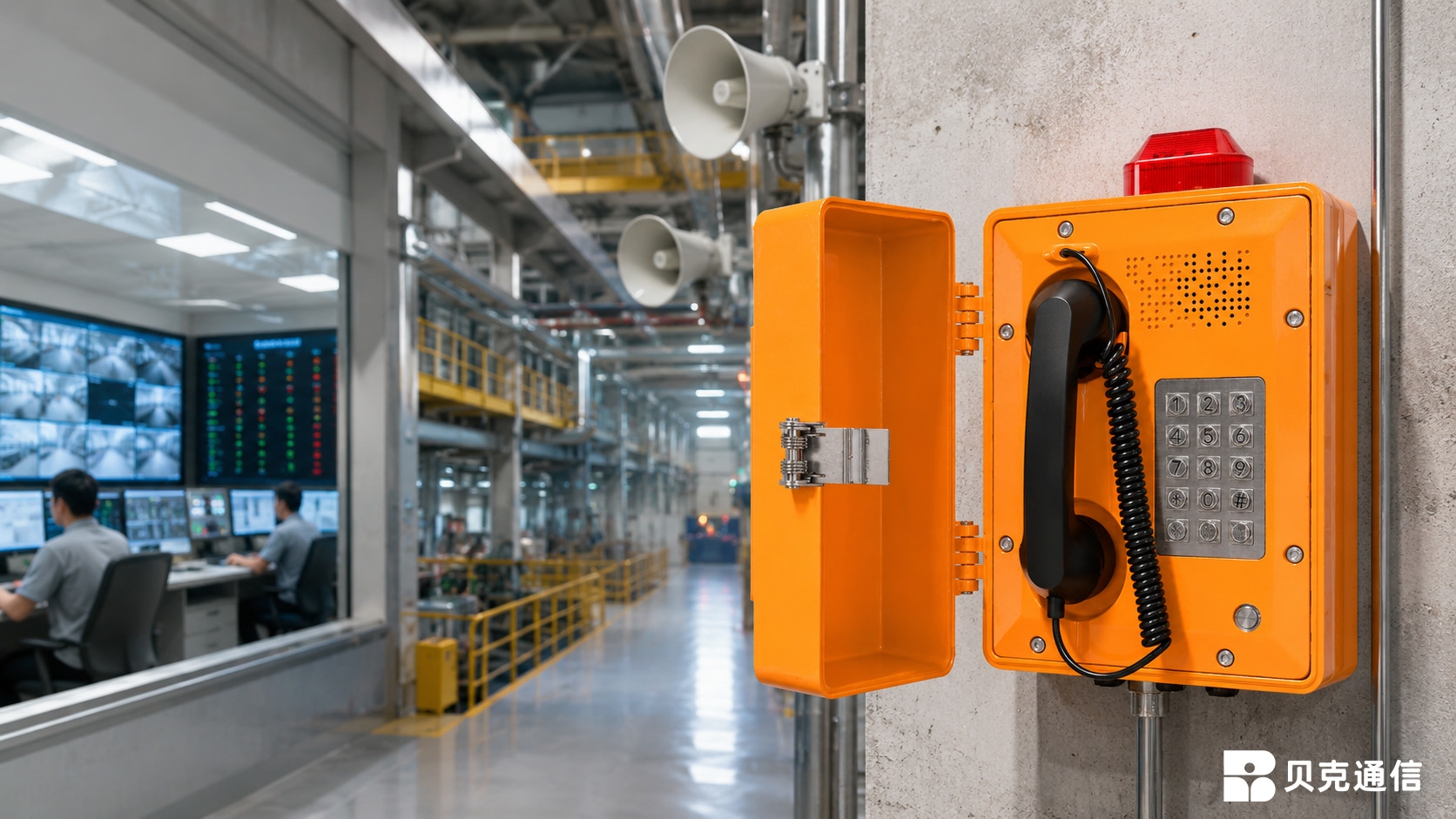

以装置区话站8101呼叫控制室8000为例，工作人员按下呼叫键后，终端向平台发送INVITE请求。平台根据号码及权限配置，将呼叫路由至目标调度语音终端。

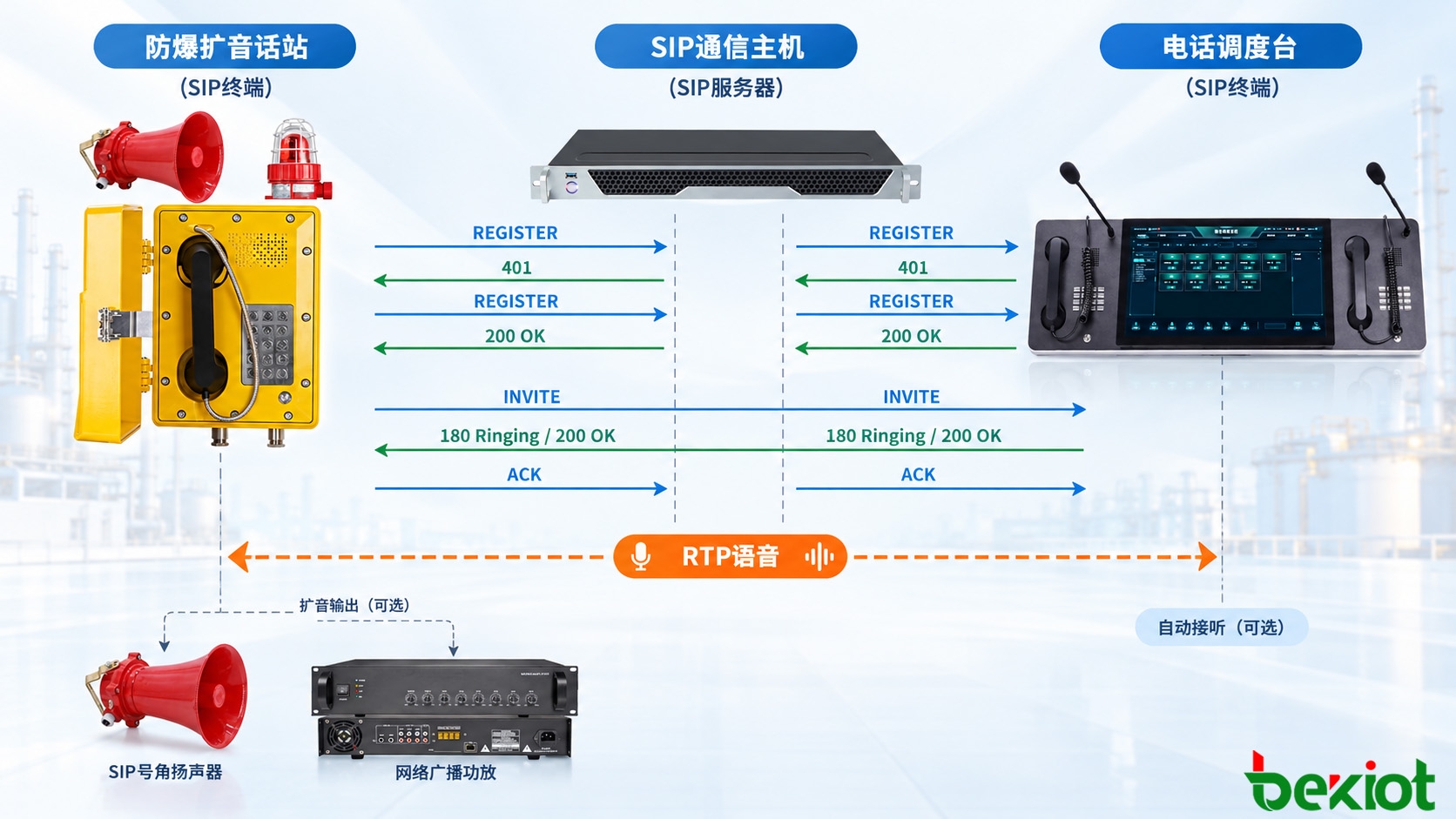

一次典型的SIP成功呼叫包含以下交互：

1. INVITE：现场话站发起呼叫请求，携带被叫目标，并可通过SDP提供支持的音频参数。

2. 临时响应：目标终端根据实际状态返回响应，例如180 Ringing表示正在进行振铃处理。

3. 200 OK：被叫侧接受呼叫，并通过必要的SDP应答完成媒体协商。

4. ACK：主叫侧确认成功的INVITE最终响应，完成相应的会话建立交互。

5. RTP传输：双方按照协商的媒体参数发送和接收实时音频。

6. BYE：通话结束时，一方发送BYE请求，对端确认后释放相应会话。

上述为常见的基本呼叫过程。实际系统还可能出现100 Trying、183 Session Progress、鉴权、转接或早期媒体等交互。SDP用于描述和协商音频编码、媒体地址与端口等参数，而不承担持续发送语音的任务。

自动接听与免提对讲

部分工业扩音对讲终端支持自动接听或免提对讲。控制室呼叫已配置自动接听的现场话站时，终端可以按照授权号码及接听策略自动接受呼叫，使其扬声器进入相应的音频播放状态。

自动接听终端可能直接接受INVITE并返回200 OK，而不经过普通电话的人工振铃接听过程。实际是否先返回临时响应、何时允许语音播放，以及能否通过麦克风直接回话，取决于终端功能与平台配置。

自动接听不意味着所有话站同时参与双向会议。区域寻呼、多人组呼及PTT回话还涉及相应的业务控制机制，也不能将自动接听视为所有SIP防爆电话的默认功能。

媒体直通与服务器转发

在允许媒体直通的网络结构中，SIP信令经过通信平台处理后，防爆话站与调度语音终端可以根据SDP协商结果直接交换RTP数据。通信主机仍可参与会话控制，但音频并不一定通过该主机转发。

当系统需要集中录音、会议混音、媒体中继或编解码转换时，RTP则可能经过相应媒体服务器。两种媒体路径对网络访问策略、中心链路带宽和服务器资源的要求有所不同。

如果现场话站能够呼叫调度台，却出现单向无声或双方无声，应检查媒体协商结果、RTP地址和端口、网络路由及防火墙策略。对于跨NAT的部署，还需要确认地址转换和媒体中继配置是否符合实际网络条件。

调度台与扩音设备接入

触摸屏电话调度台通常同时涉及语音通信和调度操作。对于集成SIP话机的设备，语音部分可以通过相应SIP账号接入通信平台，调度应用则通过平台支持的业务接口完成终端选择、呼叫操作及通信资源管理。

当现场话站发起呼叫时，通信平台按照号码或业务配置将请求送至相应调度终端。操作员通过手柄、免提或设备支持的其他音频方式进行通话。呼叫来源显示、转接、会议及其他高级调度功能，则需要根据具体平台和调度台能力配置。

调度台不一定承担核心SIP服务器职责。即使触摸屏能够管理多个现场终端，底层注册、号码路由及会话控制仍可能由独立通信主机完成。

广播终端与网络功放

防爆扩音对讲系统中的扩声设备需要按照实际接口连接。集成网络接口、音频解码和放大功能的SIP扬声器，可以通过兼容的网络音频方式接收语音，并由设备自身完成扩声输出。

对于集中式网络广播功放，音频先经过IP网络传送至功放，再由功放按照其输出规格驱动配套的无源扬声器。扬声器的阻抗、定压方式、线路负载和功放输出能力需要相互匹配。

两种连接方式不能混淆。具备网络接收和功率放大功能的SIP扬声器，不能简单当作无源扬声器连接在功放的功率输出端。

部分防爆扩音话站还可以连接外部号角扬声器或声光报警附件。这类设备应按照话站与附件的音频、电源及控制接口进行接线，不应全部视为独立的SIP网络终端。

如果需要将既有模拟广播线路接入SIP通信系统，可根据实际接口增加音频网关或相应广播控制模块，分别检查IP侧媒体传输、音频转换和传统功放输出。

厂区网络规划与故障容错

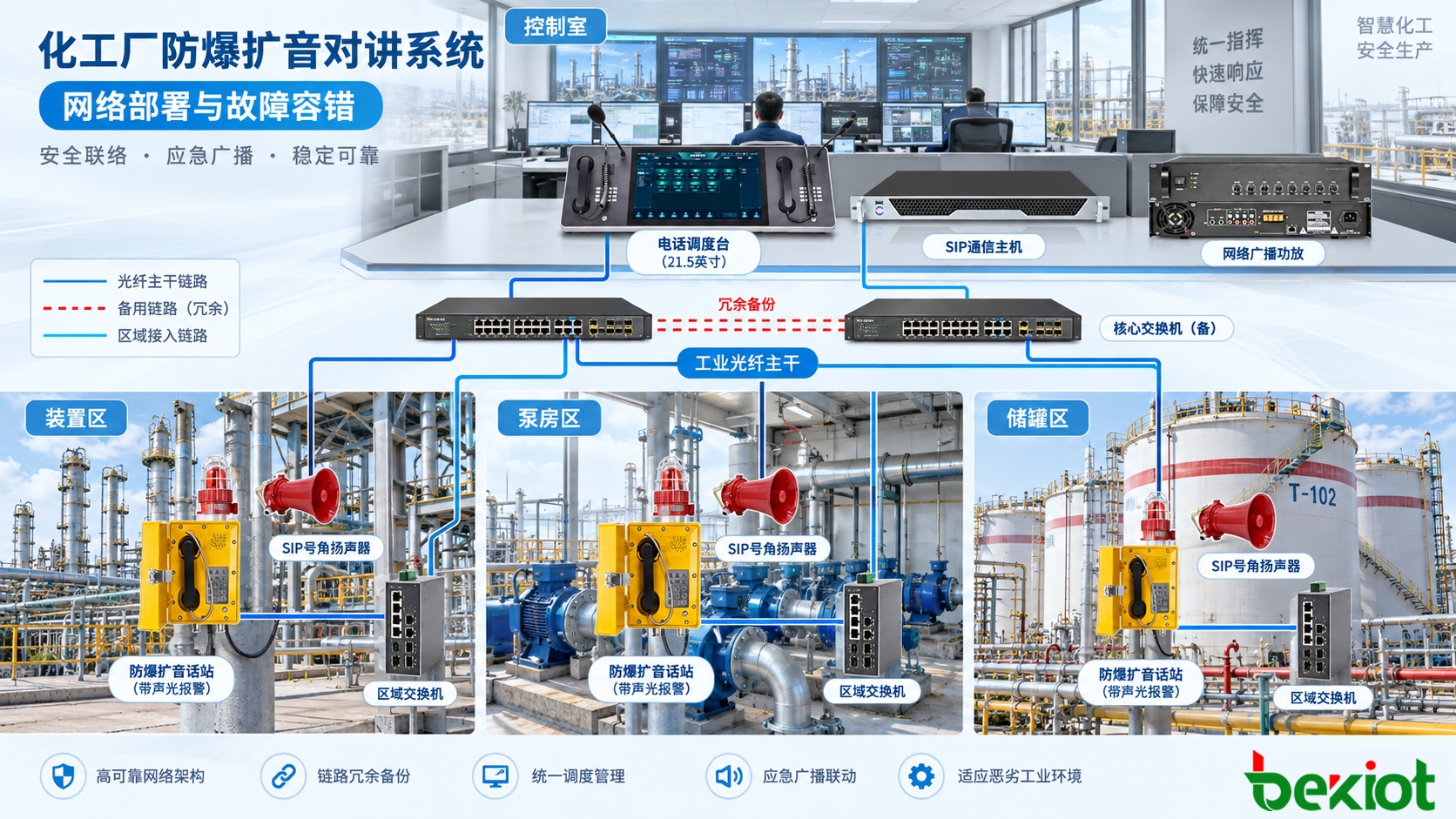

防爆话站和中心通信设备完成基本连接后，还需要评估厂区网络是否能够承载实际语音业务。大型工业网络可能同时运行生产数据、视频监控及其他业务，应结合现有通信基础设施制定网络隔离、带宽和可靠性方案。

网络隔离与媒体容量

对于共享工业网络，可以根据安全管理要求使用VLAN、独立通信网段和访问控制策略管理SIP终端及相关服务器。网络隔离后，应确保终端与注册服务、呼叫控制节点及实际媒体目标之间具备必要的通信路径。

实时语音对时延、抖动和丢包较为敏感。如果网络同时承载大量视频或数据流量，应评估交换机、路由设备及QoS配置，为实时语音提供适当的转发保障。

系统容量不能仅根据注册终端数量确定。最大并发通话、媒体服务器转发、录音、会议及广播业务都可能影响网络与服务器负载。例如两台话站进行RTP直通时，媒体不一定占用中心服务器的转发带宽；采用集中媒体处理时，则需要评估相应链路和服务器的并发能力。

链路冗余与通信恢复

对通信连续性要求较高的厂区，可以根据网络条件配置冗余光纤链路、工业环网、核心交换机备用、SIP通信主机主备及UPS供电。

光纤链路的故障切换由相应网络设备及保护机制实现，SIP协议本身不负责底层网络收敛。通信主机主备切换也需要验证终端重新注册、呼叫路由恢复，以及正在进行的媒体会话如何处理。

配置两台服务器并不自动意味着通话可以无中断切换。是否支持会话保持、快速恢复或其他高可用机制，应以所选系统的软件架构及实测结果为依据。

如果厂区要求中心通信链路中断后仍保持局部对讲，可根据工程需要配置具备相应能力的区域通信节点或独立备用通信设施，并明确故障情况下可继续使用的通信范围。

通信链路调试与工程验收

防爆扩音对讲系统安装完成后，应沿着实际通信路径逐级测试。先确认物理网络和供电，再检查IP连通性与SIP注册，随后验证呼叫信令、RTP语音和调度操作，最后测试扩声输出及异常恢复。

按照这一顺序检查，有助于区分不同故障。终端不能注册时，重点检查网络连通性、服务器地址和账号认证；注册正常但无法呼叫时，检查号码和呼叫路由；呼叫建立后没有声音，则进一步检查媒体协商及RTP路径。

在高噪声生产区域，还应在设备正常运行时检查实际通话清晰度和扩音效果。网络媒体传输正常，并不意味着现场人员一定能够听清语音。话站安装位置、麦克风拾音、号角方向及环境噪声都会影响实际通信质量。

爆炸危险区域的设备验收还应核查防爆适用范围、安装位置、电缆引入、接线及相关电气安全要求。SIP注册和呼叫测试属于通信功能验证，不能代替适用的防爆电气安装检查。

系统交付时，应保存网络拓扑、交换机端口记录、终端IP地址、SIP账号与分机号码关系、通信主机配置及调度席位信息。后续增加话站、调整网络或更换通信设备时，可以据此检查连接和路由是否受到影响。

防爆扩音对讲系统的组网质量，取决于现场设备连接、SIP会话控制及RTP媒体路径能否在实际网络中正常协同。明确设备职责、规范终端配置并完成通信链路验收，有助于建立稳定、便于维护的工业通信系统。
