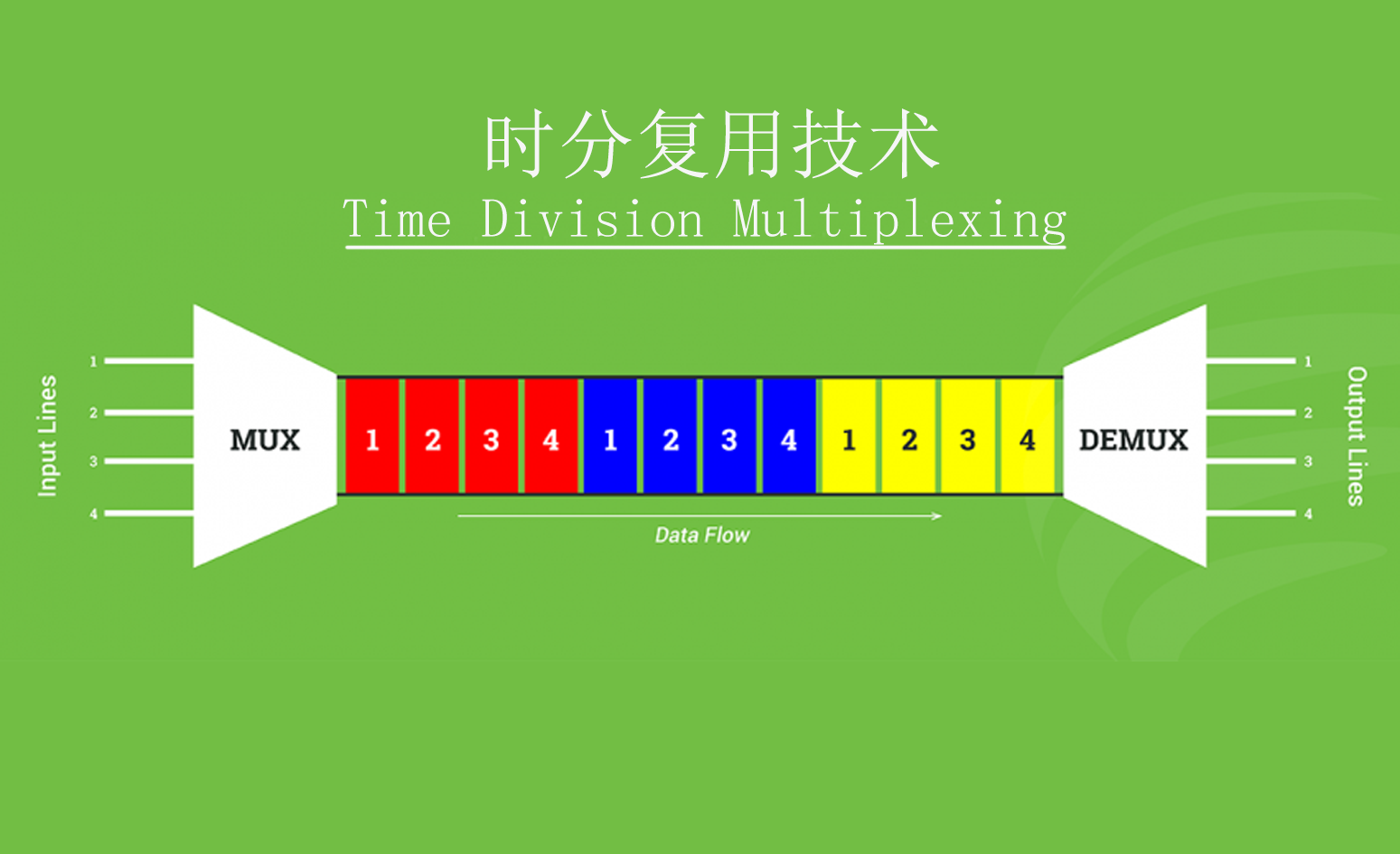

时分复用（Time Division Multiplexing，TDM）是一种常见的通信技术，它通过将时间划分成若干个时隙，将多个信号按照一定的顺序依次传输，从而实现多路复用的目的。时分复用技术广泛应用于各种通信系统中，包括电话网络、数据通信网络等。本文将介绍时分复用技术的原理及其在通信领域的应用。

一、时分复用技术原理

时分复用技术的原理主要包括以下两个方面：

工作机制

时分复用技术（TDM）的工作机制涉及多个关键组件和复杂的时间控制过程。这种技术通过巧妙的时间分配和信号处理，实现了在同一物理信道上同时传输多个数据流。

TDM系统的核心组件包括复用器、解复用器和同步设备。

1. 复用器 负责将多个输入信号合并成一个复合信号。它的工作机制如下：

• 采样 ：将模拟信号转换为数字信号

• 时隙分配 ：为每个信号分配特定的时间片

• 信号交织 ：按照时间顺序将信号交织在一起

• 传输 ：将复合信号发送到物理信道

2. 解复用器 则执行相反的操作，它的工作机制如下：

• 接收 ：接收复合信号

• 信号分离 ：根据时隙信息分离出原始信号

• 信号还原 ：将数字信号转换回模拟信号

在整个过程中， 同步设备 起着至关重要的作用。它负责确保各个信号的传输定时一致，通常通过 时钟信号 来实现。同步设备会在复合信号中添加额外的控制信息，如帧同步码，以帮助解复用器正确分离信号。

值得注意的是，时分复用技术的效率和性能取决于多个因素，包括：

• 时隙长度 ：影响传输延迟和带宽利用率

• 帧结构 ：影响同步精度和信号处理复杂度

• 信号优先级 ：影响资源分配策略

在实际应用中，时分复用技术通常与其他复用技术（如频分复用、波分复用）结合使用，以进一步提高信道利用率和传输容量。这种混合复用方式在现代通信系统中广泛应用，如光纤通信中的波分复用（WDM）与时分复用（TDM）的结合。

信号分时

时分复用技术的核心在于 信号分时 ，这是实现多路信号在同一物理信道上高效传输的关键机制。在时分复用系统中，信号分时主要通过 时隙分配 来实现，即将时间轴划分为等长的时隙，每个时隙分配给一路信号。

信号分时的具体方式主要有两种：

1. 同步时分复用 ：时间片是预先分配好的，而且是固定不变的，因此各种信号源的传输定时是同步的。

2. 异步时分复用 ：时间片是根据需求动态分配的，在数据传输量较小的情况下，其效率更高。

在同步时分复用系统中，时隙分配遵循严格的时间顺序。以 PCM 30/32路制式 为例，其帧结构如下：

• 一帧 ：由32个时隙组成

• 一个时隙 ：为8位码组

• TS0 ：帧定位码组

• TS16 ：用于传送各话路的标志信号码

这种固定的时隙分配方式确保了系统的稳定性和可预测性，但在数据传输量不均衡时可能导致资源浪费。

相比之下，异步时分复用系统采用 动态分配 的方式。在这种系统中，时隙分配不再遵循固定的顺序，而是根据数据的实时需求进行调整。这种方式在处理突发性数据时更为灵活，能够更好地利用信道资源。

信号分时的理论依据主要来自 抽样定理 。抽样定理指出，一个频带限制在fH范围内的信号，最小抽样频率值为2fH。这意味着在时分复用系统中，每个时隙的长度必须满足信号的抽样要求，以确保信号的完整恢复。

值得注意的是，信号分时不仅涉及时隙的分配，还需要考虑 时隙的保护时间 。在PAM时分复用系统中，相邻两个抽样脉冲之间的时间间隔被称为 防护时间 。防护时间的设置是为了防止相邻时隙的信号相互干扰，确保系统的可靠性。

二、时分复用技术的应用

时分复用技术在通信领域有着广泛的应用，下面将介绍几个常见的应用场景：

通信网络

时分复用技术在现代通信网络中扮演着至关重要的角色，为提高信道利用率和系统容量提供了有效解决方案。其在 光纤通信 和 高速数据网络 领域的应用尤为突出，通过 波分复用（WDM）与时分复用（TDM）的结合 ，实现了超高速、大容量的数据传输。

这种技术在 5G和物联网 等新兴领域中也展现出巨大潜力，为低延迟、高带宽需求的应用场景提供了技术支持。例如，在5G网络中，时分复用技术可用于动态分配时隙，优化频谱资源利用，满足不同类型用户的需求。

数据传输

时分复用技术在数据传输领域展现出卓越的应用价值。它广泛应用于高速数据网络，如 光纤通信系统 ，通过将多个低速数据流合并成一个高速数据流，有效提高了信道利用率。在具体应用中，时分复用技术与 波分复用（WDM） 技术相结合，实现了超高速、大容量的数据传输。

涉及的主要设备包括 复用器 和 解复用器 ，它们负责信号的合并和分离。这种技术在 5G和物联网 等新兴领域中也发挥着重要作用，为低延迟、高带宽需求的应用场景提供了技术支持。

光纤系统

时分复用技术在光纤系统中发挥着关键作用，特别是在 光时分复用（OTDM） 领域。OTDM通过将多个电信道信号调制到同一光频的不同信道，实现了超高速、大容量的数据传输。

在光纤通信系统中，OTDM技术与 波分复用（WDM） 相结合，形成了 混合复用 方案，有效提高了光纤带宽利用率。例如，在 100Gbps及以上的高速光纤通信系统 中，OTDM技术能够通过 全光复用/解复用 技术，实现多个低速信号的高效合并和分离，从而显著提升系统的传输容量和效率。

总结：

时分复用技术是一种常见的通信技术，通过将时间划分成若干个时隙，将多个信号按照一定的顺序依次传输，实现多路复用。时分复用技术在电话通信、数据通信、光纤通信和无线通信等领域都有着广泛的应用。通过合理的时隙划分、信号采样、时隙分配、时隙复用和时钟同步等步骤，可以实现高效的信号传输和利用。随着通信技术的不断发展，时分复用技术将继续发挥重要的作用，推动通信领域的进一步发展。
