光纤分类(详细解析)

       光纤通信是现代通信网络的重要组成部分,其传输原理基于光的全反射。当光在光纤中传播时,由于光纤的纤芯折射率高于包层折射率,光线在纤芯与包层的界面发生全反射,从而实现光信号的长距离传输。光纤的传输损耗极低,仅为0.2 dB/km左右,远低于传统铜线电缆的损耗,这使得光纤能够支持长距离、高速率的数据传输。
       光纤的传输带宽极高,理论上可达数十太赫兹,实际应用中单模光纤的传输带宽也已达到数百吉赫兹。这一特性使得光纤能够支持多种通信业务,包括语音、数据和视频等。此外,光纤通信具有抗电磁干扰能力强的特点,不受外界电磁场的影响,因此在电力、军事等对电磁干扰敏感的领域具有显著优势。
光纤分类

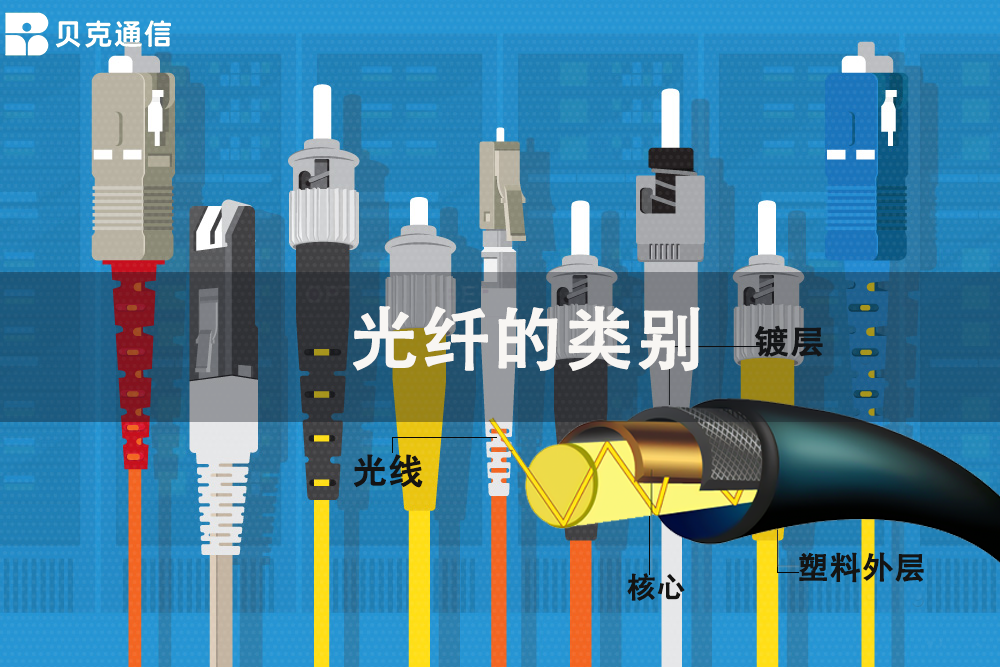

       光纤的基本结构由纤芯、包层和涂覆层组成。纤芯是光纤的核心部分,通常由高纯度的二氧化硅(SiO₂)制成,其直径一般为几微米到几十微米。纤芯的折射率较高,是光信号传输的主要通道。包层位于纤芯的外围,其折射率略低于纤芯,通常也由二氧化硅制成,直径约为125微米。包层的主要作用是将光信号限制在纤芯内,防止光信号泄漏。
涂覆层是光纤的最外层,通常由塑料等材料制成,其主要作用是保护光纤免受外界环境的影响,如机械损伤、水分侵蚀等。涂覆层的厚度一般为几十微米到几百微米,能够提供良好的柔韧性和耐磨性,便于光纤的铺设和安装。光纤的结构设计不仅影响其传输性能,还决定了光纤的类型和应用场景。

按传输模式分类

 单模光纤

       单模光纤是光纤通信中应用最广泛的类型之一,其核心特点是纤芯直径较小,通常在8-10微米之间。这种设计使得光信号在光纤中只能以单一模式传输,从而避免了模式色散,显著提高了信号的传输质量。
单模光纤的传输带宽极高,理论上可达数十太赫兹,实际应用中单模光纤的传输带宽也已达到数百吉赫兹。其传输损耗极低,仅为0.2 dB/km左右,这使得单模光纤能够支持长距离、高速率的数据传输,广泛应用于长途通信和城域网。
       单模光纤的色散主要来源于材料色散和波导色散。材料色散是由于光纤材料对不同波长的光信号有不同的折射率,导致光信号在传输过程中发生色散。波导色散则是由于光纤的几何结构导致的色散。通过优化光纤材料和结构设计,单模光纤的色散可以得到有效控制,从而进一步提高传输性能。

多模光纤

       多模光纤的纤芯直径较大,通常在50-62.5微米之间。这种较大的纤芯直径使得光信号可以在光纤中以多种模式传输,因此被称为多模光纤。
多模光纤的传输带宽相对较低,通常在几百兆赫兹到几吉赫兹之间。其传输损耗也相对较高,约为2-3 dB/km。尽管如此,多模光纤在短距离、低速率的通信场景中具有成本低、施工方便等优点,因此广泛应用于局域网。
       多模光纤的色散主要来源于模式色散。由于不同模式的光信号在光纤中的传播速度不同,导致光信号在传输过程中发生色散。模式色散是多模光纤的主要限制因素,限制了其传输距离和速率。为了减少模式色散的影响,多模光纤通常采用渐变折射率分布,即纤芯的折射率从中心向外逐渐减小。这种设计可以有效减少模式色散,提高多模光纤的传输性能。

 按材料分类

 石英光纤

石英光纤是目前应用最广泛的光纤类型,其主要成分是二氧化硅(SiO₂),具有优异的光学性能和机械性能。
  1. 光学性能:石英光纤的传输损耗极低,仅为0.2 dB/km左右,这使其能够支持长距离、高速率的数据传输。其传输带宽极高,理论上可达数十太赫兹,实际应用中单模石英光纤的传输带宽也已达到数百吉赫兹。此外,石英光纤的折射率均匀,能够有效减少光信号的色散,提高信号传输质量。
  2. 机械性能:石英光纤具有较高的抗拉强度和良好的柔韧性,能够承受较大的机械应力,适用于各种复杂的铺设环境。其涂覆层通常由塑料等材料制成,能够进一步提高光纤的耐磨性和抗冲击性。
  3. 应用场景:石英光纤广泛应用于长途通信、城域网和接入网等场景,是现代通信网络的骨干传输介质。由于其优异的性能,石英光纤在数据中心、光纤到户(FTTH)等领域也得到了广泛应用。
  4. 制造工艺:石英光纤的制造工艺成熟,主要包括预制棒制备、拉丝等步骤。预制棒的制备通常采用化学气相沉积(CVD)等方法,能够精确控制光纤的折射率分布。拉丝工艺则将预制棒拉制成直径为125微米的光纤,其精度和质量直接影响光纤的性能。

塑料光纤

塑料光纤是一种以聚合物材料为基质的光纤,具有独特的性能和应用场景。
  1. 光学性能:塑料光纤的传输损耗相对较高,约为10-100 dB/km,这限制了其传输距离。其传输带宽也相对较低,通常在几百兆赫兹到几吉赫兹之间。尽管如此,塑料光纤在短距离、低速率的通信场景中具有一定的优势,例如在家庭网络、汽车电子等领域。
  2. 机械性能:塑料光纤具有良好的柔韧性和抗弯性能,能够承受较大的弯曲半径而不会损坏。其重量轻、易加工,便于安装和维护。此外,塑料光纤的耐化学腐蚀性强,适用于一些特殊环境。
  3. 应用场景:塑料光纤广泛应用于短距离通信系统,如家庭网络、汽车电子、工业控制等领域。在家庭网络中,塑料光纤可以用于连接家庭内的各种设备,如路由器、智能电视等。在汽车电子中,塑料光纤用于连接汽车内的各种传感器和控制单元,具有良好的抗电磁干扰能力。
  4. 制造工艺:塑料光纤的制造工艺相对简单,主要包括挤出成型等步骤。其成本较低,适合大规模生产。然而,塑料光纤的光学性能提升空间较大,研究人员正在通过改进材料配方和制造工艺来提高其性能。

按折射率分布分类

阶跃折射率光纤

阶跃折射率光纤是光纤通信中常见的一种类型,其折射率分布特点为纤芯和包层的折射率呈阶跃变化。纤芯的折射率高于包层的折射率,这种设计使得光信号能够在纤芯中通过全反射进行传输。
  1. 光学性能:阶跃折射率光纤的传输损耗相对较低,单模阶跃折射率光纤的损耗约为0.2 dB/km。其传输带宽受到模式色散的影响较大,多模阶跃折射率光纤的传输带宽通常在几百兆赫兹到几吉赫兹之间。在单模光纤中,阶跃折射率设计能够有效减少模式色散,提高传输性能。
  2. 应用场景:阶跃折射率光纤广泛应用于多种通信场景。单模阶跃折射率光纤主要用于长途通信和城域网,能够支持长距离、高速率的数据传输。多模阶跃折射率光纤则更多应用于局域网等短距离通信场景。
  3. 制造工艺:阶跃折射率光纤的制造工艺相对成熟,主要包括预制棒制备和拉丝等步骤。预制棒的制备通常采用化学气相沉积等方法,能够精确控制纤芯和包层的折射率。拉丝工艺则将预制棒拉制成直径为125微米的光纤,确保光纤的质量和性能。

渐变折射率光纤

渐变折射率光纤的折射率分布特点为纤芯的折射率从中心向外逐渐减小。这种设计可以有效减少模式色散,提高多模光纤的传输性能。
  1. 光学性能:渐变折射率光纤的传输损耗相对较低,多模渐变折射率光纤的损耗约为2-3 dB/km。其传输带宽相对较高,能够显著提高短距离通信中的数据传输速率。渐变折射率光纤能够有效减少模式色散,提高信号传输质量。
  2. 应用场景:渐变折射率光纤主要应用于局域网等短距离通信场景。由于其能够有效减少模式色散,适用于需要高数据传输速率的场景。
  3. 制造工艺:渐变折射率光纤的制造工艺相对复杂,需要精确控制纤芯的折射率分布。预制棒的制备通常采用改进的化学气相沉积方法,能够实现渐变折射率的精确控制。拉丝工艺则需要确保光纤的折射率分布均匀,以保证其性能。

按用途分类

通信光纤

通信光纤是光纤通信系统的核心部件,广泛应用于长距离、高速率的数据传输。
  1. 性能特点:通信光纤具有极低的传输损耗,单模光纤的损耗仅为0.2 dB/km左右,这使得其能够支持长距离传输。其传输带宽极高,单模光纤的实际应用带宽可达数百吉赫兹,能够满足多种通信业务的需求,包括语音、数据和视频等。
  2. 应用场景:通信光纤广泛应用于长途通信、城域网和接入网等场景。在长途通信中,单模光纤是主要选择,其低损耗和高带宽特性使其能够支持数千公里的无中继传输。在城域网中,单模光纤用于连接城市内的各个节点,支持高速率的数据交换。在接入网中,光纤到户(FTTH)技术逐渐普及,石英光纤因其优异的性能成为首选。
  3. 市场占比:通信光纤在光纤市场中占据主导地位,据市场调研数据显示,通信光纤在全球光纤市场中的占比超过70%。随着5G和下一代通信技术的发展,对通信光纤的需求将持续增长。

传感器光纤

传感器光纤是一种特殊类型的光纤,主要用于各种物理量的测量和监测。
  1. 性能特点:传感器光纤具有高灵敏度和良好的稳定性,能够将被测量的物理量(如温度、压力、应变等)转换为光信号的变化。其抗电磁干扰能力强,适用于电磁敏感环境。此外,传感器光纤具有小型化和轻量化的特点,便于安装和集成。
  2. 应用场景:传感器光纤广泛应用于工业自动化、环境监测、医疗诊断等领域。在工业自动化中,光纤传感器用于监测设备的运行状态,如温度、压力和应变等。在环境监测中,光纤传感器用于测量水质、大气成分等。在医疗诊断中,光纤传感器用于测量人体的生理参数,如血压、血糖等。
  3. 市场增长:随着物联网和工业4.0的发展,传感器光纤的市场需求快速增长。据市场预测,未来五年传感器光纤的市场规模将以每年15%的速度增长。

光纤激光器用光纤

光纤激光器用光纤是专门用于光纤激光器的光纤,具有独特的光学和机械性能。
  1. 性能特点:光纤激光器用光纤具有高光学增益和低损耗的特性,能够有效放大光信号。其纤芯通常掺杂稀土元素(如铒、镱等),以提高光学增益。此外,光纤激光器用光纤具有良好的热稳定性和机械强度,能够承受高功率激光的传输。
  2. 应用场景:光纤激光器用光纤广泛应用于工业加工、医疗设备和军事领域。在工业加工中,光纤激光器用于切割、焊接和打标等操作。在医疗设备中,光纤激光器用于眼科手术和皮肤治疗等。在军事领域,光纤激光器用于激光雷达和定向能武器等。
  3. 技术挑战:光纤激光器用光纤的技术挑战主要在于提高光学增益和降低非线性效应。研究人员正在通过改进光纤材料和结构设计来进一步提高光纤激光器的性能。

按传输波长分类

 短波长光纤

短波长光纤主要传输波长在0.8-0.9微米之间,具有以下特点:
  1. 光学性能:短波长光纤的传输损耗相对较高,约为2-3 dB/km。其传输带宽也相对较低,通常在几百兆赫兹到几吉赫兹之间。尽管如此,短波长光纤在短距离、低速率的通信场景中具有一定的优势,例如在局域网和一些早期的光纤通信系统中。
  2. 应用场景:短波长光纤广泛应用于局域网(LAN)和一些对成本敏感的短距离通信系统。例如,在早期的以太网中,短波长光纤被广泛采用,其成本低、施工方便,能够满足短距离通信的需求。
  3. 技术局限:短波长光纤的传输损耗较高,限制了其传输距离和速率。随着通信技术的发展,长波长光纤逐渐成为主流,但短波长光纤在一些特定场景中仍然具有一定的应用价值。

长波长光纤

长波长光纤主要传输波长在1.3-1.55微米之间,具有以下特点:
  1. 光学性能:长波长光纤的传输损耗极低,单模长波长光纤的损耗仅为0.2 dB/km左右。其传输带宽极高,单模长波长光纤的实际应用带宽可达数百吉赫兹,能够支持长距离、高速率的数据传输。
  2. 应用场景:长波长光纤广泛应用于长途通信、城域网和接入网等场景。在长途通信中,长波长光纤是主要选择,其低损耗和高带宽特性使其能够支持数千公里的无中继传输。在城域网中,长波长光纤用于连接城市内的各个节点,支持高速率的数据交换。在接入网中,光纤到户(FTTH)技术逐渐普及,长波长光纤因其优异的性能成为首选。
  3. 技术优势:长波长光纤的传输损耗低,能够有效减少光信号在传输过程中的衰减。此外,长波长光纤的色散特性也优于短波长光纤,能够进一步提高信号传输质量。随着通信技术的不断发展,长波长光纤在现代通信网络中的应用越来越广泛。

总结:

本文详细解析了光纤的分类,包括传输模式、材料和传输方式三个方面。单模光纤和多模光纤在传输损耗和带宽方面存在差异,适用于不同的通信和数据传输场景。石英光纤和塑料光纤在性能和成本方面有所区别,可根据实际需求选择合适的材料。单芯光纤和多芯光纤在传输通道方面有所差异,适用于不同的通信和数据传输方式。通过了解光纤的分类,我们可以更好地选择合适的光纤类型,提高通信质量和传输效率。
