智慧矿山融合通信调度方案

概念与发展

智慧矿山是一种先进的矿山管理模式，通过 主动感知、自动分析和快速处理 实现智能化运营。它涵盖了生产、职业健康与安全、技术支持及后勤保障等多个方面，旨在打造本质安全、高效和环保的矿山。智慧矿山的发展历程体现了矿业行业向数字化、信息化转型的趋势，这一转变对于提升矿山的安全性、效率和可持续性至关重要。

智慧矿山联盟的成立进一步推动了关键技术的研发和标准化进程，为行业的智能化升级提供了有力支持。

关键技术

智慧矿山的关键技术主要包括 物联网、大数据、人工智能和5G通信 。这些技术相互融合，共同推动矿山智能化发展：

技术	应用
物联网	实时采集设备状态、环境参数等数据
大数据	分析海量矿山运营数据，优化生产效率
人工智能	开发智能决策系统，实现自主控制
5G通信	提供高速、低延迟的网络连接

这些技术的综合应用，为智慧矿山的实现奠定了坚实基础，推动矿山向更安全、高效的方向发展。

融合通信系统

通信系统现状

在智慧矿山的发展背景下，传统矿山通信系统面临着严峻的挑战。这些系统主要存在以下几个方面的局限性：

传统矿山通信系统存在的问题

1. 带宽不足 ：难以满足日益增长的数据传输需求。随着矿山自动化和智能化程度的提高，大量传感器和监控设备产生的数据量急剧增加，现有的通信系统难以承载如此庞大的数据流量2。
2. 时延过大 ：无法满足实时控制的要求。特别是在无人驾驶、远程操控等场景中，高时延可能导致严重的安全隐患2。
3. 覆盖范围有限 ：难以实现全矿井的无缝覆盖。复杂的地下环境和频繁变化的工作面给通信系统的部署带来了巨大挑战，导致许多区域仍然存在信号盲区2。
4. 系统互操作性差 ：不同厂商的设备和系统之间缺乏有效的互联互通机制，增加了管理和维护的复杂度1。

智慧矿山对通信系统提出的新需求

1. 大带宽 ：支持高清视频监控、海量传感器数据传输等高带宽应用。
2. 低时延 ：满足远程控制、自动驾驶等实时性要求高的场景。
3. 广覆盖 ：实现全矿井范围内的无缝通信，包括地面和井下各个角落。
4. 高可靠性 ：确保在极端环境下也能维持稳定可靠的通信服务。
5. 灵活可扩展 ：能够适应矿山生产的动态变化，支持系统的快速部署和调整。
6. 多系统融合 ：实现语音、数据、视频等多种业务的统一承载，提高资源利用率。

这些新的需求对矿山通信系统的设计和建设提出了更高的要求，推动着矿山通信技术向更加智能化、融合化的方向发展。

融合通信架构

在智慧矿山的整体架构中，融合通信系统扮演着至关重要的角色。这种系统通过整合多种通信技术和网络，实现了地面和井下通信网络的无缝衔接，为矿山的智能化运营提供了坚实的网络基础。

融合通信系统的核心在于构建一个 统一的通信平台 ，将传统的矿用调度通信系统、4G/5G专网以及其他专网系统有机结合起来。这种融合不仅实现了不同网络之间的互联互通，还为智慧矿山的各种应用提供了统一的数据传输通道。
系统采用了 分层架构设计 ，主要包括以下几个层次：

1. 基础设施层 ：包括地面和井下的各种通信设备，如5G基站、交换机等。
2. 网络层 ：实现数据的传输和路由，包括地面骨干网和井下环网。
3. 平台层 ：提供统一的通信服务和数据处理能力。
4. 应用层 ：支持各种矿山业务应用，如生产监控、安全管理等。

在具体实现上，融合通信系统采用了 5G SA架构 来构建井下专网。这种架构的优势在于：

• 独立组网 ：无需依赖现有4G网络，可独立部署5G网络。
• 低延迟 ：直接通过5G核心网传输数据，减少中间环节。
• 高灵活性 ：可根据不同业务需求灵活配置网络资源。

为了解决井下复杂环境对通信的影响，系统采用了 多频段覆盖策略 ：

频段	用途
低频段	广覆盖，解决深部矿井通信问题
中高频段	局部热点区域的大容量数据传输

此外，系统还引入了 边缘计算技术 ，将部分数据处理和应用功能下沉到井下边缘节点。这样不仅可以减少数据传输量，还能显著降低端到端的通信延迟，为实时控制和监测提供了技术保障。
通过这种融合通信架构，智慧矿山实现了全矿井范围内的无缝通信覆盖，为各项智能化应用的开展奠定了坚实的网络基础。

关键技术应用

在智慧矿山融合通信系统的构建中，多项关键技术的应用极大地提升了系统的性能和可靠性。这些技术包括5G、光纤和无线mesh网络等，它们各自发挥独特优势，共同构成了一个强大而灵活的通信基础设施。

5G技术

5G技术作为新一代移动通信标准，在智慧矿山中展现出卓越的性能。其 低延迟、大带宽和高可靠性 的特性完美契合了矿山环境的需求。特别是在井下环境中，5G技术的应用解决了传统通信系统面临的诸多难题：

1. 低延迟 ：5G技术的低延迟特性使得远程控制和自动驾驶等高精度操作成为可能，大幅提高了矿山作业的安全性和效率。
2. 大带宽 ：5G的大带宽能力能够轻松应对矿山中海量传感器数据和高清视频监控的传输需求，为全面感知和智能分析提供了坚实的基础。
3. 高可靠性 ：5G网络的高可靠性确保了在复杂多变的矿山环境中，关键数据和指令能够始终畅通无阻。

光纤通信

光纤通信技术在智慧矿山中的应用同样不可或缺。作为一种成熟的有线通信技术，光纤通信在长距离传输和数据容量方面表现突出。在矿山环境中，光纤通信主要用于：

1. 构建骨干网络
2. 连接地面和井下关键节点
3. 承载高带宽业务

值得注意的是，光纤通信与5G技术在智慧矿山中形成了互补。通过 单根光纤实现PON数据和5G数据的大带宽传输 ，既节约了宝贵的光纤资源，又提高了网络的整体容量和灵活性。

无线mesh网络

无线mesh网络技术在智慧矿山中的应用则体现出了其独特的适应性。面对矿山环境的复杂性和不确定性，无线mesh网络展现出了优异的自组织和自愈合能力。其特点如下：

1. 自组织和自愈合能力 ：在矿山环境中，无线mesh网络能够快速适应环境变化，即使部分节点失效，也能通过重新路由保持网络连通性。
2. 灵活部署 ：特别适合在井下复杂地形和频繁变动的工作面中部署。
3. 多跳传输 ：能够有效延伸通信距离，解决传统点对点通信在复杂环境中的覆盖问题。

通过这些关键技术的综合应用，智慧矿山融合通信系统实现了 高可靠性、大带宽和广覆盖 的目标，为矿山智能化运营提供了坚实的网络基础。这种融合通信架构不仅满足了当前的通信需求，还为未来智慧矿山的进一步发展预留了充足的空间。

智能调度系统

调度系统功能

智能调度系统作为智慧矿山的核心组件，承担着协调和优化整个矿山生产运营的重要职责。其功能设计充分体现了现代信息技术与传统矿山管理的深度融合，为矿山的智能化运营提供了强有力的支持。
智能调度系统的主要功能包括：

1. 实时监控与分析 ：系统通过整合来自各类传感器、设备和人员的实时数据，构建了一个全面的矿山运营态势感知平台。这不仅包括对生产设备运行状态的监控，还包括对矿石品位、开采进度等关键指标的跟踪。系统利用大数据分析和人工智能算法，对这些数据进行深度挖掘，识别潜在的问题和优化机会。
2. 智能决策支持 ：基于实时数据分析，系统能够为调度人员提供科学、合理的决策建议。例如，在矿石品位波动较大时，系统可以根据当前库存情况、客户需求和生产能力等因素，自动生成最优的配矿方案，平衡质量和产量。这种基于数据的智能决策大大提高了矿山生产的灵活性和效率。
3. 资源优化配置 ：系统能够根据实时生产需求和设备状态，自动调整设备和人力资源的分配。例如，通过分析设备的历史数据和当前性能指标，系统可以预测潜在的故障风险，并提前安排维修保养，从而避免突发故障导致的生产中断。这种预防性的维护策略不仅提高了设备的可用率，也有助于延长设备的使用寿命，降低总体维护成本。
4. 应急指挥 ：在紧急情况下，系统能够迅速调取相关信息，为指挥人员提供全面的情况评估和处置建议。通过整合视频监控、人员定位、环境监测等多源数据，系统能够实时展示事故现场的情况，帮助指挥人员快速做出决策。同时，系统还支持与外部应急机构的协同，实现信息的快速共享和资源的协调调度。
5. 人机交互界面 ：系统设计了直观友好的操作界面，使调度人员能够轻松访问和理解复杂的生产数据。通过图形化展示和智能推荐，即使是非专业的技术人员也能快速掌握系统的使用方法，提高了系统的实用性和普及率。

通过这些功能的有机结合，智能调度系统实现了矿山生产的全程智能化管理，不仅提高了生产效率，还增强了矿山的安全性和可持续性。这种智能化的管理模式正在推动矿山行业向更高效、更安全、更环保的方向发展。

数据融合与分析

在智慧矿山的智能调度系统中，数据融合与分析是实现高效决策的关键环节。这个过程涉及整合来自多个源头的异构数据，并利用先进算法进行深入分析，以支持矿山运营的各个方面。
数据融合的过程通常包括以下几个步骤：

1. 数据采集 ：从各类传感器、设备和系统中收集原始数据。
2. 数据清洗 ：去除无效或错误的数据，确保数据质量。
3. 数据标准化 ：统一数据格式和命名规范，便于后续处理。
4. 数据集成 ：将来自不同源头的数据整合到同一平台上。
5. 数据建模 ：构建数据模型，反映矿山运营的实际状况。

在数据分析方面，智能调度系统采用了多种先进技术：

1. 机器学习算法 ：用于预测设备故障、矿石品位变化等。
2. 知识图谱技术 ：构建矿山运营的知识网络，支持复杂决策。
3. 实时数据分析 ：通过流处理技术，实现实时监控和预警。

这些技术的应用大大提高了矿山运营的效率和安全性。例如，通过分析设备的历史数据和实时运行状态，系统可以预测潜在的故障风险，从而提前安排维护，避免因设备突发故障而导致的生产中断。
此外，智能调度系统还采用了 多维度数据分析 方法，综合考虑生产、安全、环境等多方面因素。这种方法能够提供更全面的决策支持，帮助管理人员在复杂的矿山运营环境中做出最优决策。
通过这种数据融合与分析的方法，智能调度系统实现了对矿山运营的全面掌控和智能决策，为智慧矿山的建设提供了强有力的技术支撑。

人机交互界面

在智能调度系统的构建过程中，人机交互界面的设计至关重要。为了确保操作便捷性和用户体验，系统采用了 直观友好的图形界面 和 多维度数据可视化 技术。这种设计允许调度人员通过简单的点击和拖拽操作就能完成复杂的任务，如设备调度和资源配置。
同时，系统还集成了 语音交互功能 ，使操作更加自然和高效。这些创新不仅简化了工作流程，还显著降低了培训成本，使得非专业技术人员也能快速掌握系统使用方法，从而提高了整个矿山运营的效率和安全性。

方案实施

网络部署

在智慧矿山的建设过程中，网络部署是一个至关重要的环节。为了实现全矿井范围内的无缝通信覆盖，我们需要采取一种多层次、多技术融合的部署策略。这种策略不仅能确保地面和井下各个区域的良好信号覆盖，还能满足不同应用场景的特殊需求。
融合通信网络的部署方案主要包括以下几个方面：

1. 多频段协同组网

为了克服井下复杂环境对信号传播的影响，我们采用了多频段协同组网的策略。具体来说：

频段类型	应用场景	优势
2.6GHz	主要覆盖频率	大带宽，适合大面积覆盖
4.9GHz	热点区域补充	高容量，满足局部高密度需求

这种组合充分利用了不同频段的特点，既能保证广覆盖，又能满足局部热点区域的高容量需求。

2. 井下网络部署

在井下网络部署方面，我们采用了密集的小基站部署方式。以窝兔沟煤矿为例：

在井上和井下分别部署了7个宏站和60个隔爆兼本安认证的5G小基站，实现了井上和井下的网络全覆盖。

这种密集部署的方式有效解决了井下复杂环境造成的信号衰减问题，确保了每个工作面和关键区域都有良好的信号覆盖。

3. 边缘计算技术应用

为了进一步提高网络性能，我们在井下引入了边缘计算技术。通过在井下部署边缘计算节点，我们可以：

• 就近处理部分数据和应用
• 减少数据传输量
• 显著降低端到端的通信延迟

这种做法特别适用于对实时性要求较高的场景，如远程控制和自动驾驶等。

4. 网络冗余设计

考虑到矿山环境的特殊性，我们在网络设计中特别注重冗余性。通过采用双路由、双链路等方式，确保在网络某一环节出现问题时，仍能保持通信的连续性和稳定性。这种冗余设计对于保障矿山安全生产至关重要。
通过以上部署策略，我们构建了一个覆盖全面、性能优良、安全可靠的融合通信网络，为智慧矿山的各项应用提供了坚实的网络基础。

系统集成

在智慧矿山的建设过程中，系统集成是一个至关重要的环节。为了实现通信系统与其他智慧矿山子系统的无缝衔接，我们需要采取一系列策略和技术手段。
系统集成的核心目标是构建一个 统一的智能管控平台 ，将矿井各类设备智能控制系统进行融合。这个平台基于统一的I/O数据采集服务设计，建立了系统接口标准，并部署了数据冗余采集平台。这样的设计确保了各子系统数据的实时采集和存储，为后续的数据分析和决策提供了坚实基础。
在具体实现上，系统集成采用了 模块化、组件化的技术架构 。这种设计思路允许我们将不同的业务系统和感知层数据进行有效整合，并通过二维、三维展示技术实现数据的综合可视化。这种模块化设计不仅提高了系统的灵活性和可扩展性，还大大简化了系统的维护和升级过程。

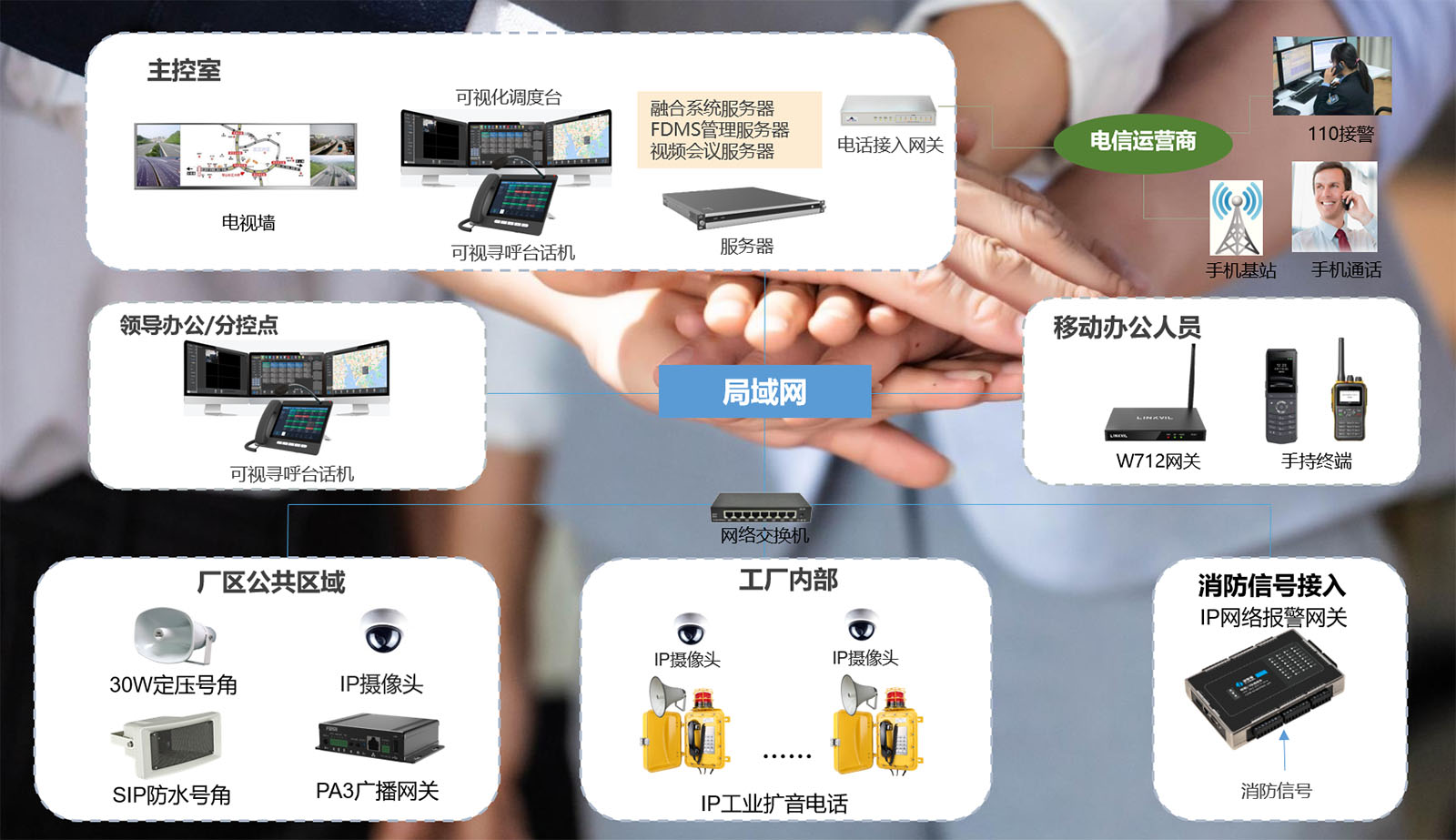

系统集成的一个关键特点是实现了 多业务的融合调度和资源的集中管理 。通过整合有线无线通信、IP广播、精确人员定位、安全监控等系统，我们构建了一个统一的融合调度通信系统。这个系统能够显著提高矿山的安全管控和生产调度水平，为矿山的智能化运营提供了强有力的支撑。
在数据层面，系统集成着重解决了 数据孤岛 问题。通过构建统一的数据标准和接口，我们实现了不同业务系统之间的数据互通和共享。这种数据融合不仅提高了信息的利用效率，还为智能分析和决策提供了全面的数据支持。
为了进一步提升系统的智能化水平，我们在系统集成过程中引入了 人工智能和大数据分析技术 。这些先进技术的应用使得系统能够对海量的矿山运营数据进行深度挖掘和分析，识别潜在的风险和优化机会。例如，通过分析设备的历史数据和实时运行状态，系统可以预测潜在的故障风险，从而提前安排维护，避免因设备突发故障而导致的生产中断。
通过这种全面的系统集成，智慧矿山实现了各个子系统之间的紧密协作和数据共享，大大提高了矿山运营的效率和安全性。这种集成不仅体现在技术层面，更重要的是改变了矿山的传统管理模式，推动了矿山向智能化、数字化方向的转型升级。

安全保障

在智慧矿山的建设中，通信系统的安全保障至关重要。为确保系统的安全可靠运行，应采取以下关键措施：

1. 严格权限管理 ：细化至字段级，限制不同用户的数据访问权限。
2. 完善的数据校验机制 ：防止非法或错误数据输入，确保数据完整性。
3. 构建全矿井信息安全防护体系 ：定义“井上-井下”、“公网-专网”、“控制-管理”三类信息安全隔离防护边界。
4. 加密通信 ：采用高强度加密算法，保护敏感信息传输安全。
5. 定期安全审计 ：及时发现并修复潜在安全漏洞。

这些措施共同构建了一个全方位、多层次的安全防护屏障，有效保障了智慧矿山通信系统的安全运行。

典型应用案例

在智慧矿山的实际应用中，融合通信调度方案的效果显著。以谢家河沟煤矿为例，该矿通过部署基于5G网络的分布式通信系统，实现了井下数据的实时传输和高清视频监控。系统集成了智能视频分析和人员定位等功能，构建了智能化安全保障体系，有效提升了安全生产管理水平。
同时，通过机械化、自动化和智能化改造，该矿成功解决了人员短缺问题，实现了减人增效的目标，显著提高了企业的经济效益和市场竞争力。这一案例充分展示了融合通信调度方案在实际矿山应用中的巨大潜力和价值。

经济与社会效益

智慧矿山融合通信调度方案的实施带来了显著的经济和社会效益。通过提高生产效率、优化资源分配以及加强安全监管，企业不仅实现了降本增效，还在市场竞争中占据了有利地位。特别是在人才吸引和保留方面，智慧矿山的先进设施和工作环境改善了员工体验，缓解了行业普遍面临的人才短缺问题。
此外，该方案还促进了产业链的协同发展，推动了矿山行业向数字化、智能化方向转型，为实现高质量发展和“双碳”目标做出了积极贡献。
